Proses Cynhyrchu Taflen PET

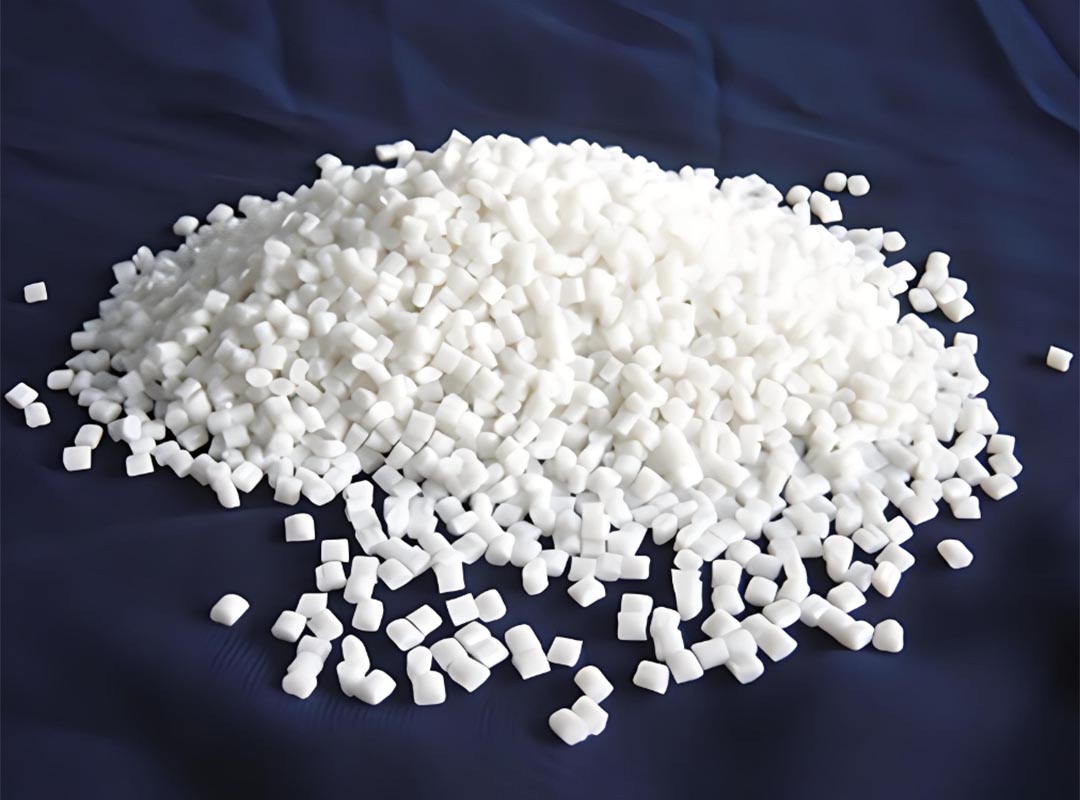

Deunydd crai o allwthio taflen PET #pet taflen

Taflen PET, fel plastigau eraill, mae'r perfformiad yn perthyn yn agos i bwysau moleciwlaidd, ac mae'r gludedd nodweddiadol yn pennu'r pwysau moleciwlaidd. Po fwyaf yw'r gludedd cynhenid, y gorau yw priodweddau ffisegol a chemegol. ond mae'r hylifedd gwael yn arwain at anhawster mowldio. Po isaf yw'r gludedd cynhenid, y gwaethaf yw'r priodweddau ffisiogemegol a chryfder yr effaith. Felly, dylid dewis 0.8dl / G-0.9dL / g oherwydd gludedd nodweddiadol ffilm dryloyw PET.

Proses gynhyrchu PET #extrusora de garrafa anifail anwes

Prif offer cynhyrchu taflen dryloyw PET yw: twr crisialu, twr sychu, allwthiwr, pen llwydni, calendr tair-rhol a coiler.

Mae'r broses gynhyrchu fel a ganlyn: crisialu deunydd crai → sychu → plastigoli allwthio → mowldio allwthio → mowldio calendering → cynhyrchion dirwyn i ben.

Y cam cyntaf yw crisialu. Mae'r sleisys PET yn cael eu gwresogi a'u crisialu yn y twr crisialu, fel bod y moleciwlau'n cael eu trefnu'n daclus, ac yna codir tymheredd trawsnewid gwydr y sleisys, sydd wedi'i anelu at atal adlyniad yn ystod y broses sychu a rhwystro'r hopiwr. Yn gyffredinol, mae crisialu yn gam anhepgor, gan gymryd 30 munud i 90 munud, ac mae'r tymheredd yn llai na 149 ° C.

Cam dau, sychwch. Oherwydd diraddiad hydrolytig PET a achosir gan ddŵr o dan amodau tymheredd uchel, mae ei adlyniad nodweddiadol yn cael ei leihau, a bydd ei briodweddau ffisegol, yn enwedig cryfder yr effaith, yn cael ei leihau gyda gostyngiad mewn pwysau moleciwlaidd. Felly, rhaid i'r PET gael ei sychu cyn toddi ac allwthio i leihau'r cynnwys lleithder, a dylai'r cynnwys lleithder fod yn llai na 0.005%. Oherwydd eiddo hygrosgopig deunydd PET, bydd dŵr yn ddwfn i wyneb y sleisen yn ffurfio bondiau moleciwlaidd, a bydd rhywfaint o ddŵr yn bodoli'n ddwfn y tu mewn i'r sleisen, gan arwain at anawsterau sychu, felly ni ellir defnyddio aer poeth cyffredinol. Mae'n ofynnol i bwynt gwlith yr aer poeth fod yn is na -40 ° C, ac mae'r aer poeth yn cael ei basio trwy'r gylched gaeedig i'r hopiwr sychu i'w sychu'n barhaus. #pe peiriant allwthiwr.

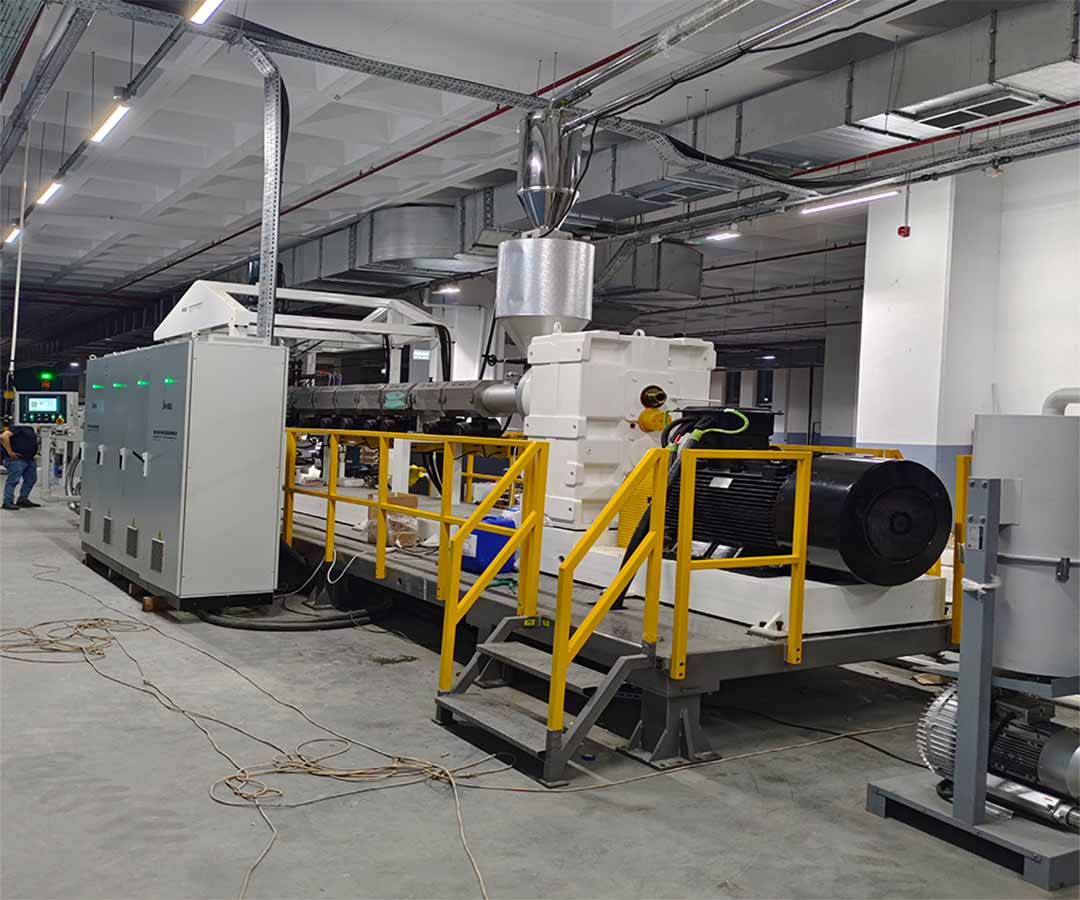

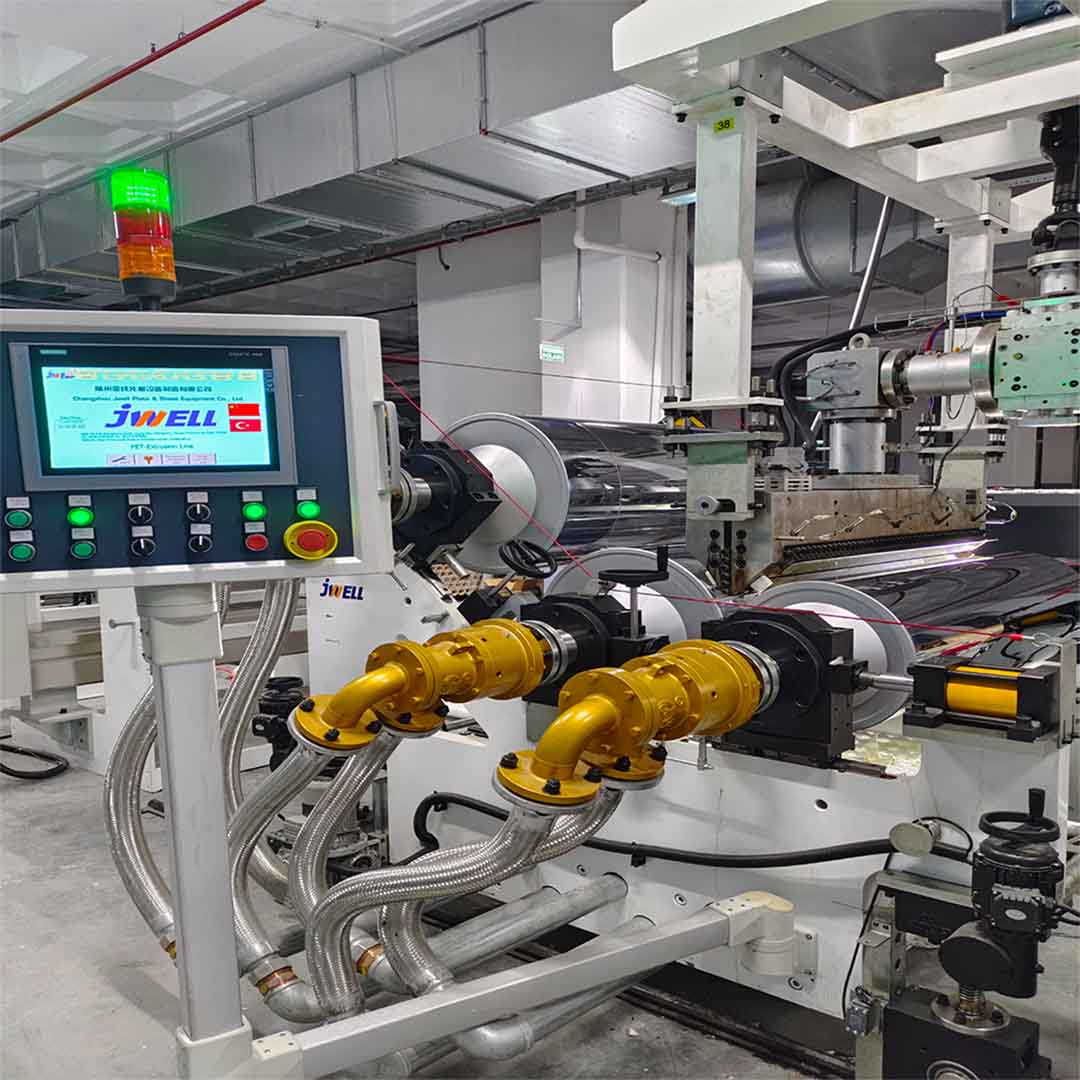

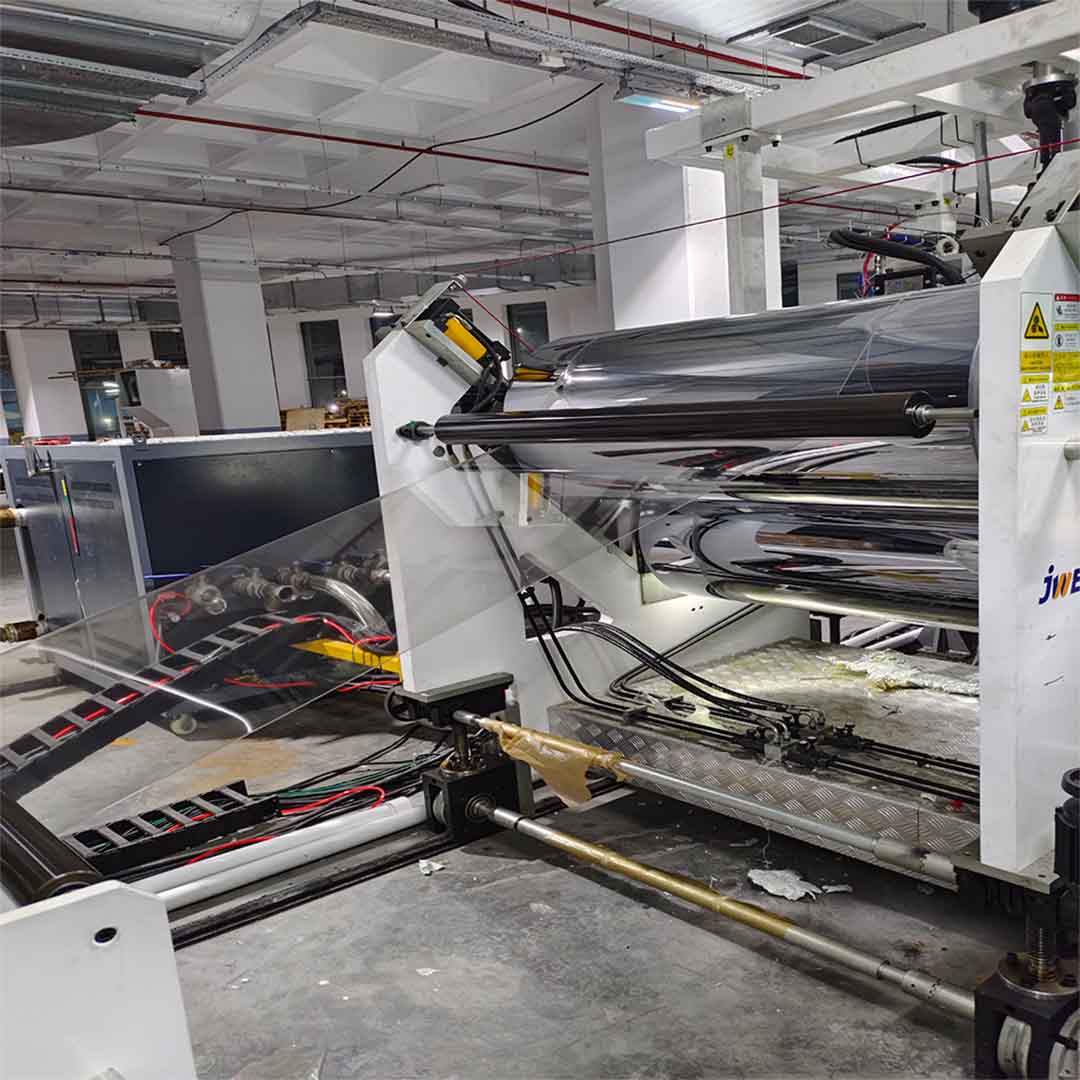

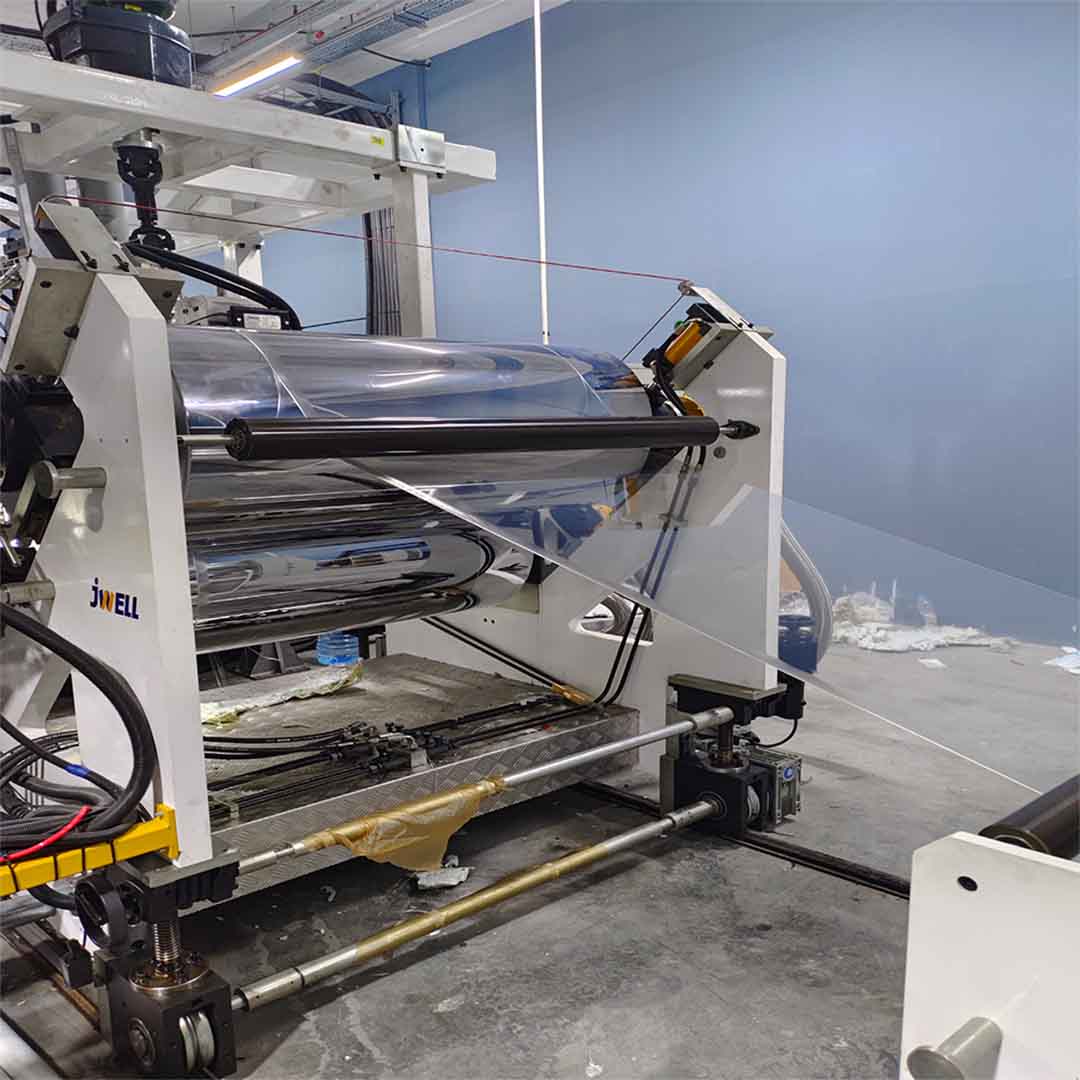

Daw'r lluniau a gyflwynir o ffatri cleient JWELL Twrci ym mis Medi. Ar ôl ei ddanfon o ffatri Jwell i fatory cleient Twrci, aeth peiriannydd Jwell i'r ffatri i osod y peiriant allwthio dalen PET ar gyfer pecynnu thermoformio. #rpet ailgylchu plastig

Y trydydd cam yw mowldio allwthio. Mae PET yn cael ei drawsnewid yn bolymer gyda phwynt toddi amlwg ar ôl crisialu a sychu, ac mae tymheredd mowldio'r polymer yn uchel ac mae'r ystod rheoli tymheredd yn gul. Mae'r gronynnau heb eu toddi yn cael eu gwahanu oddi wrth y toddi gan ddefnyddio sgriw rhwystr a gynlluniwyd yn arbennig ar gyfer polyester, sy'n helpu i gynnal proses cneifio hirach a chynyddu allbwn yr allwthiwr. Defnyddir y pen gwefus marw hyblyg gyda gwialen atal llinell llif, mae'r pen yn gonigol, mae'r sianel llif symlach a'r gwefus marw di-crafu yn nodi y dylai'r ddalen fod yn dda, mae gan wresogydd y pen y swyddogaeth o ddraenio a glanhau, y Dylai bwlch gwefus pen yn marw yn sicrhau unffurfiaeth da, mae unffurfiaeth bwlch gwefus pen marw yn effeithio'n uniongyrchol ar wyriad trwch traws y daflen a gwastadrwydd y calendering. Mae'r tymheredd sy'n cyfateb i'r ardal flaen, ardal ganol y ffiwslawdd, ardal gefn y ffiwslawdd, y newidydd net a'r pen yn y drefn honno yn 240 ° C-260 ° C, 265 ° C-275 ° C, 260 ° C- 265°C, 260°C-265°C, 255°C-265°C. # peiriant taflen anifeiliaid anwes

Cam pedwar: Oeri a gosod. Ar ôl i'r toddi ddod allan o'r pen yn uniongyrchol i'r calendr tair-rhol ar gyfer calendr ac oeri, mae'r pellter rhwng y calendr tair-rhol a'r pen yn cael ei gynnal yn gyffredinol tua 8cm, oherwydd os yw'r pellter yn rhy fawr, mae'r daflen yn hawdd i sag a wrinkles, gan arwain at orffeniad dalen wael. Yn ogystal, oherwydd y pellter gormodol, mae'r oeri afradu gwres yn rhy araf ac mae'r crisialu yn wyn, nad yw'n ffafriol i galendr. Mae'r uned galendr tri rholer yn cynnwys y tri rholer uchaf, canol ac isaf, mae'r llinell rholer canol wedi'i gosod, a gellir symud echelin y ddau rholer uchaf ac isaf i fyny ac i lawr pan fydd tymheredd wyneb y gofrestr yn 40 ° C. -50 ° C yn ystod y calendr oeri. Trwy symud i fyny ac i lawr yr echelin i addasu'r bwlch rholio, tymheredd y ddau rholer uchaf ac isaf yw 30 ° C-60 ° C, 52 ° C-68 ° C, yn y drefn honno, dylai'r tri rholer sicrhau bod y cyflymder yn cael ei wedi'i gydamseru, dylai'r cyflymder fod yn uwch na'r cyflymder allwthio, y pwrpas yw gwrthbwyso ehangu'r deunydd sy'n gadael y marw a gwanhau straen mewnol y daflen, fel bod y wrinkles yn diflannu. Bydd PET yn cynhyrchu crisialu yn yr ystod o 100 ° C i 250 ° C, a'r gyfradd grisialu yw 140 ° C i 180 ° C pan fydd yn gyflymach, felly gellir cwblhau crisialu mewn ychydig eiliadau. Mae angen i PET fynd trwy'r ardal tymheredd crisialu hwn yn gyflym a rheoli'r tymheredd tair rholyn yn llym.

Cam pump: Tynnwch a rîl. Mae'r ddalen yn dod allan trwy'r rholer calendr ac yn mynd i mewn i'r ddyfais tynnu trwy'r rholer canllaw. Mae'r ddyfais tyniant yn cynnwys rholer rwber gweithredol a rholer rwber goddefol, ac mae pwysau'r ddau rholer yn bennaf i atal y ddalen rhag cael ei fflatio pan fydd y ddalen yn cael ei thynnu gan y ddau rholer i'r ddyfais weindio.
